一、 系統構成
系統主要構成如上圖所示：工控機、控制柜、無線條碼閱讀器、溫度模塊、溫度傳感器、橋架、電源電纜、通訊電纜、打印機、通訊模塊等構成。
二、 技術指標
1． 溫度測量范圍：-50℃~+125℃
2． 溫度測量精度：全量程內±0.5℃
3． 溫度測量分辨率：0.0625℃
4． 掃描周期：<20秒
5． 檢測時間長度：動態設定(>45分鐘)
6． 檢測系統電源：220V 50Hz
7． 環境溫度測試：每條線兩個檢測點
三、 軟件功能
本系統采用可視化編程方式，其主要功能是對雙門及多門冰箱質量指標進行出廠前的技術檢測。該系統由系統設置、條碼錄入、監控測試、數據統計分析、數據管理、幫助、用戶管理等軟件模塊組成。
軟件主界面

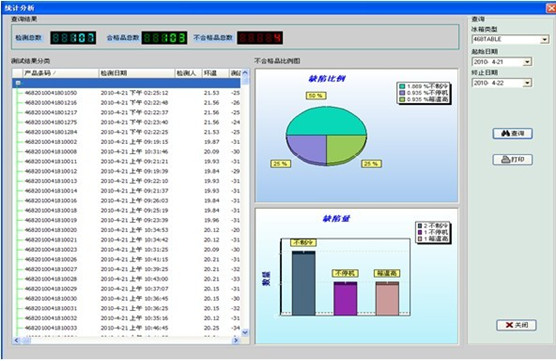

軟件統計界面

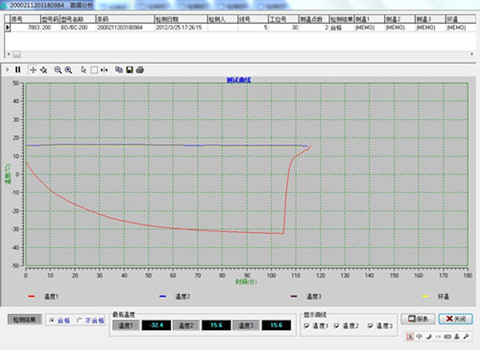

軟件曲線界面
|
