CAN監控儀
特：可配接于深海、丹控、科邁模塊
數據采集擴展模塊CANCJ
① CANCJ監控儀可用于深海（DSE）、丹控（DEIF)、科邁（ComAp)模塊的擴展模塊，通訊方式為CAN通訊
CAN總線數據采集
CANCJ介紹
1) 概述
CANCJ監控儀是用于采集發動機熱工參數，并實現遠程監控的數據采集裝置，主要功能如下：

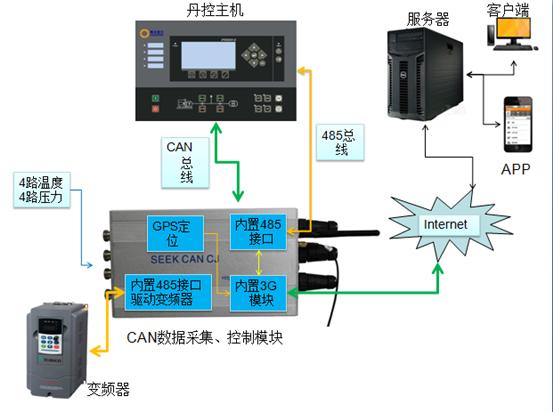

● 作為丹控主機的數據采集擴展單元，實時采集4路溫度、4路壓力。
● 本監控儀通過CAN(2.0A)總線把采集的數據傳輸給丹控主機。
● 具備遠程數據讀取、控制功能，模塊能通過內置的3G/4G通訊模塊，并經由485接口連接到丹控主機，由遠程服務器讀取丹控主機運行數據，并實現遠程監控(合閘、分閘、開機、停機、鎖定、解鎖)。控制接口連接并直通在電腦、手機客戶端軟件上進行相關數據監測功能。
● 具備全球定位功能。

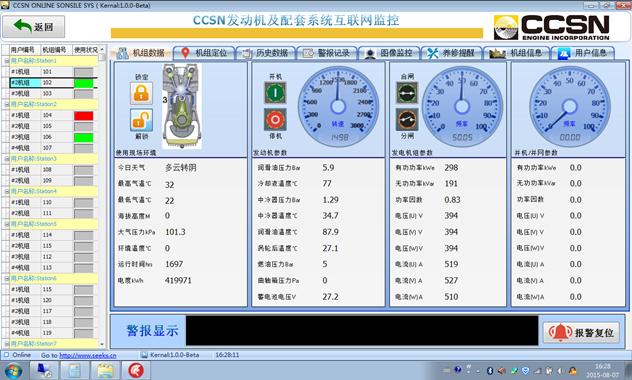

遠程客戶端
2) 產品特點
● 功能配置模塊化，產品結構一體化；
● 耐振動和高低溫；
● 操作簡單、直觀。
● 安裝、使用簡便；
3) 主要技術指標
● 適用環境：大氣壓力：0.1MPa
● 環境溫度：-40--70℃
● 相對濕度：95%，不結露
● 工作電源：DC 24V±15%
● 功率：<10W
● 設備尺寸：長*寬*高=325*146*96
● 安裝孔：共設4個Φ4.5的通孔，用支架加以固定。
● 通訊功能： CANCJ模塊設計有RS485通訊、CAN總線通訊接口
● 指示燈的含義
PWR 電源指示燈（紅），通電后，電源指示燈應常亮。
RST 壓力復位指示燈（紅），當RESET鍵按下后，復位指示燈應亮一下。
CANRX CAN通訊接收數據指示燈（綠）
CANTX CAN通訊發送數據指示燈（黃）
● DC PORT 直流24V電源接口。1、2針腳分別為+24V、-24V。
● CAN PORT 通訊端口。1、2針腳分別為CANH、CANL。3、4針腳分別為RS485A、485B。
● EXHAUST PORT 排氣溫度線接口。1、2針為排氣總管溫度，3、4針為備用排氣溫度。
●RESET鍵的含義及使用
RESET鍵是壓力復位鍵，機組啟動前，按下RESET鍵，確保機組啟動前各組壓力為零。
● GPS 全球定位模塊天線接口。
● GPRS GPRS模塊天線接口。
|
