SC01-JY型數據采集裝置
SC01-JY型數據采集裝置。功能設計、結構、性能、安裝和試驗等方面，可根據用戶提供的技術要求及國家現行標準及電子行業現行標準設計產品，以保證采集裝置及發電機組安全可靠運行。
一、裝置用途及基本要求
1、實時測量發動機的轉速，機油溫度，進水溫度，濾前、濾后油壓，增壓器油壓，等參數值。
2、機組工作過程中某參數值超過其設定的范圍，則會發出聲光報警信號，達到設定的停機值會發出停機指令，繼電器輸出，通訊方式為后臺。
3、端子部分：本地停機、遠程停機、遠程報警、電源接口、通訊接口、高轉速接口、油壓低接口、水溫高接口、油溫高接口。

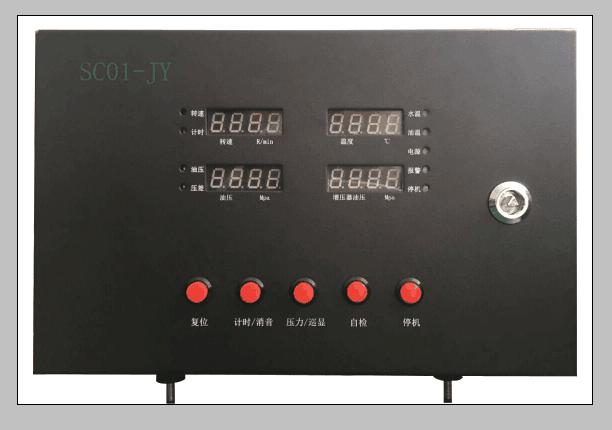

4、面板部分：四個數碼管分別顯示，轉速、壓力、油溫、水溫。停機發光管、報警發光管、電源發光管。按鈕有復位、消音、壓力巡顯、自檢、停機。
二、結構及功能要求：
1、箱體具有防雨、防塵、防銹功能，密封性好，箱體安裝在發動機上，具有良好的減震功能。
2、外形結構及接口尺寸
外形尺寸：300*165*220
減震：4個M6螺紋連接
看裝孔距：220*100
3、通訊模式：485通訊、采用modbus通訊協議
4、SC01-JY型數據采集裝置整機具有良好的抗電磁干擾能力，能在氣體發動機、燃?xì)鈾C(jī)組、柴油機組上穩定可靠運行（滿足燃?xì)鈾C(jī)火花塞點火要求：最高輸出電壓 50000V，輸出電壓為20000V時，點火持續時間600微秒，發動機轉速為400-1600r/min）。在正常環境條件下，儀表箱內各零部件安全可靠、無故障工作。
5、傳感器精度等級及量程
| 序號 |
名稱 |
精度 |
量程 |
信號線長度 |
備注 |
| 1 |
轉速 |
1.5級 |
0 ~ 2000 r/min |
3.5米 |
|
| 2 |
溫度 |
1.5級 |
0 ~ 125 ℃ |
機油溫度2.6米 |
|
| 發動機出水溫度2.6米 |
| 3 |
壓力 |
1.5級 |
0 ~ 1MPa |
濾前2.6米 |
線長根據現場 |
| 濾后2.6米 |
| 曾壓器壓力2.5米 |
三、技術要求
1、輸入電源：DC24V±15%
2、功耗：≤25W
3、工作環境：溫度-40℃～+60℃；相對濕度：≤98%，抗振>8g;
振動：2～25Hz，振幅1.6mm；25～100Hz，加速度±40m/s2；
防護等級：IP44
4、監控參數報警列表
| 序號 |
參數名稱 |
測量范圍 |
報警 |
停機 |
| 1 |
發動機轉速 |
0～2000 r/min |
≥ n×112% |
≥ n×115% |
| 2 |
出水溫度 |
-20～120℃ |
≥ 90 ℃ |
—— |
| 3 |
機油溫度 |
-20～120℃ |
≥ 95 ℃ |
—— |
| 4 |
濾前油壓 |
0～1Mpa |
—— |
—— |
| 5 |
濾后油壓 |
0～1Mpa |
≤ 0.25MPa |
≤ 0.20MPa |
| 6 |
增壓器油壓 |
0～1Mpa |
—— |
—— |
|
|
|
|
