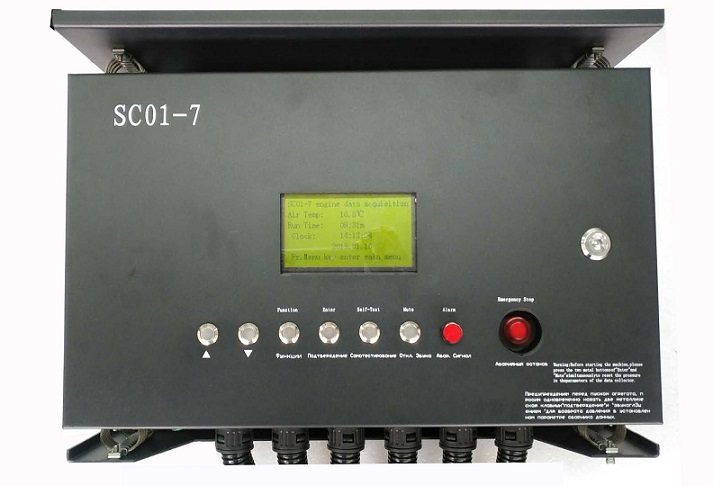

SC01-7監控儀
一、概述
SC01-7發動機監控儀是由微型計算機控制的全自動發電機電子監控系統，能夠精確測量并顯示發動機轉速、油壓、水溫、缸溫等等，并根據用戶設定，對以上參數進行實時監測，當參數超過設定的閾值時發出聲、光報警,遠傳報警等信號。同時后臺監測系統可通過電腦實現遠方監測。監控儀測量數據精度高，工作可靠，液晶屏幕顯示，操作方便、直觀易于安裝等特點?？捎糜诎l(fā)電機組的配套系統，實現發電機組監控、安全保護。
SC01-7監控儀現場超低溫-40℃~60℃的地區不影響使用，相比普通監控儀要耐低溫得多。
SC01-7監控儀用于俄羅斯東南部阿穆爾天然氣處理廠項目，該設備系統具備俄文、英文雙向界面。
① 設備功能
- 具有監測參數及保護功能
- 具有標定參數可調功能
- 具有運轉時間累計功能
- 具有遠傳報警顯示功能
- 具有遠傳通訊接口功能
- 具有聲、光報警、停車信號及記錄功能
- 面板具有手動緊急停機按鈕功能
- 顯示窗口具有中英文顯示功能
② 發動機運行數據采集
- 發動機轉速
- 發動機進、出水溫度
- 發動機機油溫度
- 發動機進油壓力
- 機油泵出口壓力
- 機油濾壓差
- 燃油濾壓差
- 空濾器壓差
- 中冷器進水溫度
- 進氣壓力
- 12缸排溫
- 左、右總排溫
- 前、后軸承溫度
- 三相繞組溫度
- 低溫水位低
- 高溫水位低
- 電瓶電壓
- 環境溫度
- 高溫水箱液位高、低
- 低溫水箱液位高、低
- 提供485接口、Modbus Rtu協議；
- 提供數據存儲功能
二、產品特點
1、功能配置模塊化，產品結構一體化；.耐振動和高低溫；界面操作簡單、直觀；安裝、使用方便；性價比高；
2、可以對重要的參數進行設定，如報警轉速、停機轉速、機油報警溫度、濾后油壓等等。
3、機組工作過程中如果某變量值超過了其設定的值，則會發出聲光報警，顯示屏上可以查詢發生報警的時間，便于工作人員及時采取措施，確保安全工作。
4、配套功能完整的電腦軟件：用圖文、動畫的方式顯示采集裝置中所有的采集數據及機組運行狀態；可通過電腦遠程設定監控儀的各種運行參數；并通過聲光報警方式提醒機組運行故障、報警信息等。
外形尺寸：
長*寬*深：520mm*310mm*165mm
安裝支架固定尺寸：
540mm*396.5mm*198mm
共設置12個Φ13mm安裝孔
減震：位于安裝支架部位設置4個減震器
|
|
|
|
