SC01-10監控儀
一、概述
SC01-10發動機監控儀是由微型計算機控制的全自動發電機電子監控系統，能夠精確測量并顯示發動機轉速、油壓、水溫、缸溫等等，并根據用戶設定，對以上參數進行實時監測，當參數超過設定的閾值時發出聲報警、光報警、遠傳報警等信號。同時配上后臺監測系統，可在后臺電腦實現遠程監測。監控儀測量數據精度高，工作可靠，觸摸屏顯示，操作方便、直觀易于安裝等特點?？捎糜诎l(fā)電機組的配套系統，實現發電機組監控、安全保護。

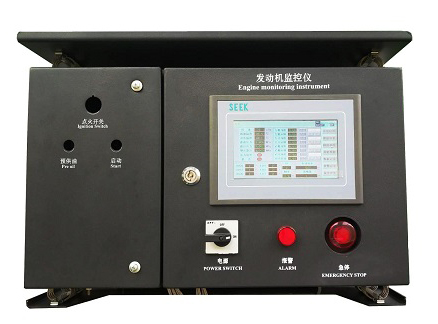

SC01-10監控儀
外形尺寸：
長*寬*深=580mm*420mm*200mm
安裝支架固定尺寸：580mm*417mm*198mm
共設置12個Φ13mm安裝孔
減震：位于安裝支架部位設置4個減震器

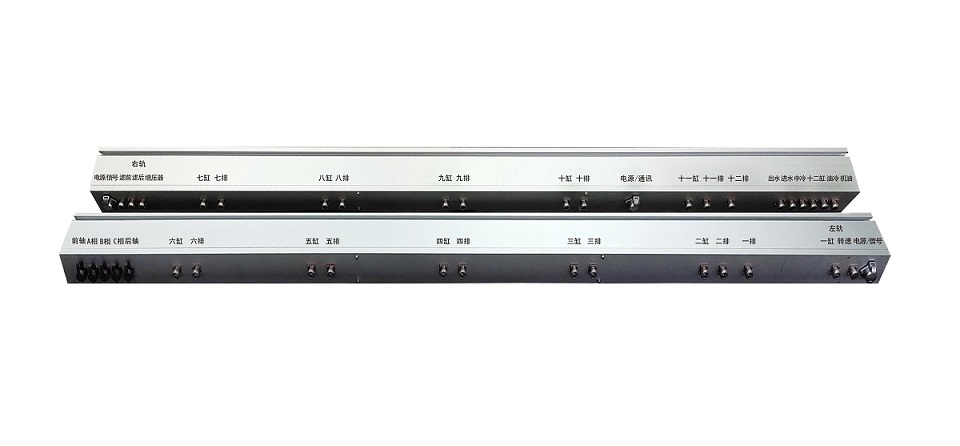

卡軌尺寸：1800mm*60mm*90mm；
二、產品特點
- 鋁合金定制加厚型材卡軌，強度高、密封好、抗干擾強、外觀質感好。
- 各采集單元模塊化設計、連接方便、故障點維修快速準確。
- 各通道采集點采用航空接插件方式、快速安裝、穩定可靠。
- 卡軌到監控儀顯示單元只需電源線、通訊線，所需線纜少，大大降低線纜材料。
- 現場安裝施工方便、減少人工費用。
- 采用彩色7吋觸摸顯示屏，人機界面友好、顯示信息全、界面清晰、操作方便。
- 所有傳感器就近連接、線纜短，通訊方式傳輸、信號無衰減、數據穩定。
- 提供多種接口包括RS485、RS232，高速傳輸?shù)腞I45網絡接口，可與多臺上位機同時連接監控。
三、功能
① 設備功能
- 監測及保護功能（監測發動機參數及故障報警功能）
- 具有標定參數可調功能
- 具有運轉時間記錄功能
- 具有遠傳報警顯示功能
- 具有遠傳通訊接口功能
- 顯示方位采取彩色觸摸屏顯示
- 監測參數異常顯示字體顏色將發生變化
- 報警聲音提示，并產生事件記錄
② 發動機運行數據采集
- 轉速
- 機油溫度
- 進、出水溫度
- 濾前、濾后機油壓力
- 增壓器油壓
- 中冷進水溫度
- 12缸缸溫（12缸排溫）
- 左、右總排溫
- 排溫差
- 前、后軸承溫度
- A、B、C三相繞組溫度
- 電池電壓
- 環境溫度
- 高溫水箱液位高、低
- 低溫水箱液位高、低
- 采集、設置空燃比控制器數據
- 采集并網模塊數據
- 提供RS485接口、Modbus RTU協議；網絡接口Modbus TCP協議
- 提供數據存儲功能
③ 報警、停機參數設置：
可設置上下限
- 轉速報警、停機
- 機油溫度報警
- 出水溫度報警
- 前、后軸溫度上限報警
- A、B、C三相繞組溫度上限報警
- 排溫上限報警
- 排溫差報警
- 濾后壓力下限報警、停機
- 增壓器壓力下限報警
- 電池電壓下限報警
- 水位報警
|
|
|
|
