一、概述

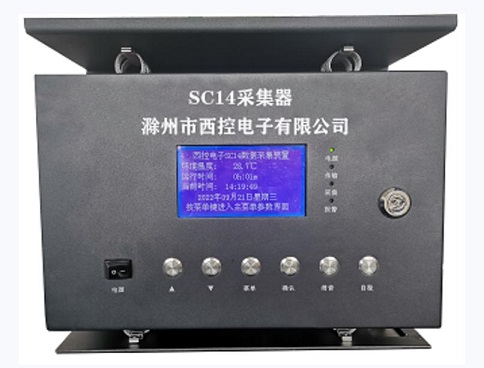

本裝置可用于柴油發電機組的配套設備，實現發電機組熱工參數的采集監控、安全保護等。
① 設備功能
● 具有監測參數及保護功能
● 具有參數可設定功能
● 具有報警、停機及數據記錄功能
● 具有運轉時間累計功能
● 提供RS485接口，外接觸摸屏，可實現遠程監控
● MODBUS RTU通訊
② 發動機數據采集
● 發動機轉速
● 濾前油壓、濾后油壓
● 增壓器壓力
● 機油溫度
● 進水溫度、出水溫度
● 中冷進水溫度、油冷出水溫度
③ 報警、停機功能
● 轉速報警、停機
● 濾后油壓報警、停機
● 出水溫度報警、停機
● 過濾壓差報警
● 增壓器壓力報警
● 電池低電壓報警
● EGS接入，停機報警
● EGS接入，一般報警
二、產品特點
1、功能配置模塊化，產品結構一體化；.耐振動和高低溫；界面操作簡單、直觀；安裝、使用方便；性價比高；
2、可以對重要的參數進行設定，如報警轉速、停機轉速、機油報警溫度、濾后油壓等等。
3、機組運行過程中如果某參數值超過了其設定的值，則會發出報警提示，顯示屏上可以查詢發生報警的時間，便于工作人員及時查看采取措施，確保機組安全運行。
4、可配套上位機軟件：可用數據、圖文、棒圖的方式顯示機組的實時運行狀態，故障及報警信息等；電腦客戶端也可遠程修改裝置的設定參數等。
三、主要技術指標
● 適用環境： 溫度：-30~70℃，相對濕度：95%，不結露
● 工作電源：DC24V±15%，功率：小于15W
● 外形尺寸：長*寬*深=370*310*150
● 安裝：監控儀安裝支架固定尺寸160*60（mm），共設4個Φ9的通孔，用以固定支架。遠程屏安裝尺寸230*330（mm），共4個減震固定螺絲，用以固定支架。
● 通訊功能：預留標準485通訊接口，接口協議為：Modbus 波特率為9600bps，無校驗、8位數據位、1位停止位?？蛇x配無線通訊模塊，通過無線傳輸把數據上傳至后臺監控中心。無線模塊采用獨立安裝。
|
|
|
|
