SC01-12V-2導軌監控儀
|
|
| 信息來源： 作者：admin 瀏覽次數 次
發布時間：2025-03-08 14:54:02 |
|
| |
一、概述SC01-12V-2發動機監控儀是由微型計算機控制的全自動發電機電子監控系統，能夠精確測量并顯示發動機轉速、油壓、水溫、缸溫等等，并根據用戶設定，對以上參數進行實時監測，當參數超過設定的閾值時發出聲報警、光報警、遠傳報警等信號。同時配上后臺監測系統，可在后臺電腦實現遠方監測。監控儀測量數據精度高，工作可靠，液晶屏幕顯示，操作方便、直觀易于安裝等特點。可用于發電機組的配套系統，實現發電機組監控、安全保護。
二、產品特點
- 微電腦數值控制，工作可靠。
- 功能配置模塊化，產品結構一體化。
- 發動機運行參數大屏幕液晶顯示，及測量監控一體。
- 耐震動、潮濕、鹽霧和高低溫。
- 實時運行參數遠傳后臺監測。
- 擴展多路RS485通訊?？膳c多臺計算機同時監測。
三、主要技術指標
使用環境：
- a、工作環境：-10----+55℃，相對濕度：≤98%；
b、振動：2----25Hz，幅度：1.6mm；25-100Hz，加速度：±40m/s²。
2、轉速測量范圍和精度：
a、測量范圍：1-9999r/min;
b、測量誤差：±1%FS;
c、配用傳感器：磁阻式脈沖轉速傳感器。
3、壓力測量范圍和精度：
a、測量范圍：0.000-2.000MPa；
b、精度等級：1.5級；
c、配用傳感器：BPR型電阻應變式壓力傳感器。
4、溫度測量：
a、測量范圍：-10℃-130℃；
b、配用傳感器：銅電阻（Cu50）傳感器。
5、顯示方式：
大屏幕液晶顯示器。
6、測量項目：
轉速：1路；
油壓：3路；
水溫：5路；
排氣溫度：14路；
7、輸出信號：本地停機，遠程停機，遠程報警，后臺通訊。
8、供電電源：DC24V 功率<15W
9、外形尺寸：580mm*417mm*198mm
四、功能
① 設備功能
- 監測及保護功能（監測發動機參數及故障報警功能）
- 具有標定參數可調功能
- 具有運轉時間記錄功能
- 具有遠傳報警顯示功能
- 具有遠傳通訊接口功能
- 顯示方位采取彩色觸摸屏顯示
- 監測參數異常顯示字體顏色將發生變化
- 報警聲音提示，并產生事件記錄
② 發動機運行數據采集
- 轉速
- 機油溫度
- 進、出水溫度
- 濾前、濾后機油壓力
- 增壓器油壓
- 中冷進水溫度
- 中冷出水溫度
- 12缸排溫
- 左、右總排溫
- 排溫差
- 電池電壓
- 環境溫度
- 采集、設置空燃比控制器數據
- 采集并網模塊數據
- 提供485接口、Modbus Rtu協議；網絡接口Modbus Tcp協議
- 提供數據存儲功能
- ③ 報警、停機參數設置：
- 可設置上下限
- 轉速報警、停機
- 機油溫度報警、停機
- 出水溫度報警、停機
- 排溫上限報警
- 排溫差報警
- 濾后壓力下限報警、停機
- 增壓器壓力下限報警
- 壓差報警電池電壓下限報警
-
- 五、 安裝尺寸及減震
- 箱體安裝支架尺寸：580mm*417mm*198mm

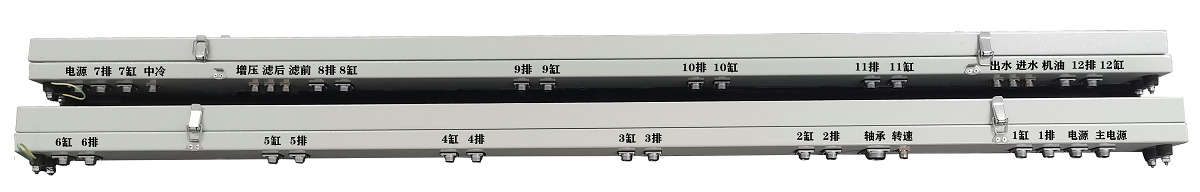

- 導軌安裝支架尺寸：1780*120*70mm
- 減震：位于安裝支架部位設置4個減震器
|
|
|
|
