一、產品特點
1. 使用方便、靈活、可靠 、配置維護接口。
2.抗干擾設計，適合電磁環境惡劣的應用需求；板載硬件看門狗電路，可以有效地防止模塊異?？ㄋ赖惹闆r，通過控制MOSFET管切斷模塊的電源，讓模塊徹底斷電，再重新上電啟動，可以有效地保證模塊異常時能恢復正常。通信效果取決于GPRS網絡的建設。
3.控制端不需要多用戶卡、Modem之類的設備，只需要控制端上網。
4.低端串口設備快速無線聯網，大數據量通信。
5.使用化為MC323工業級模塊，性能穩定，質量有保證。
6.使用最簡單的DTU，用戶只需配置極少的參數即可使用。
7.完全透明傳輸模式，可完全取代數傳電臺，原有系統無需任何改動。
8.使用鋁合金外殼，有效屏蔽外部干擾，鋁合金外殼不會生銹。
9.可配套吸盤天線，方便用戶在鐵機箱外安裝使用。
二、主要技術指標
天線接口：50Ω/SMA 公頭
數據傳輸方式：全透明數據傳輸
串行數據接口： RS-485
工作溫度：-10～+50℃
儲存溫度：-20～+75℃
相對濕度：95% (無凝結)
設備供電： DC 9～36V；以9V電壓供電為例，其它電壓按功率相同計算電流。啟動電流80mA，無卡狀態45mA，正常GPRS通信狀態為100mA。
工作溫度：-20℃ ～ +70℃
三、接口功能
1. 指示燈的含義
POWR電源指示燈（紅），通電后，電源指示燈應常亮。
NET 網絡狀態指示燈，連接到網絡后指示燈會閃爍。
Tx 上位機發送數據時，該指示燈會閃爍。
Rx 當模塊接收數據時，該指示燈會閃爍。
2. 接口含義
+ 電源正極。
- 電源負極。
A RS-485A接口
B RS-485B接口
SIM SIM卡插口
GPRS 天線接口

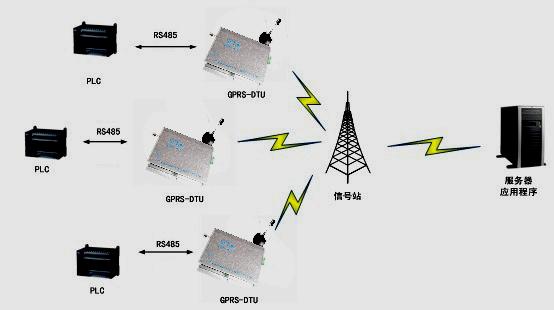

四、系統通訊應用框圖
|
